爱快软路由 策略 协议分流 设置

金桔系统 2022-04-28 9.03 K阅读 0评论

温馨提示:这篇文章已超过897天没有更新,请注意相关的内容是否还可用!

一、名词解释

多线环境下,可以实现内网某些协议走某些特定的线路。

增强分流:增加分流的成功率。

注意事项:未知协议、小包数据不能分流。其他的协议用户可以根据自己的需求来分流。



二、设置方法

 指定某个协议走某WAN口线路。

 设置步骤:

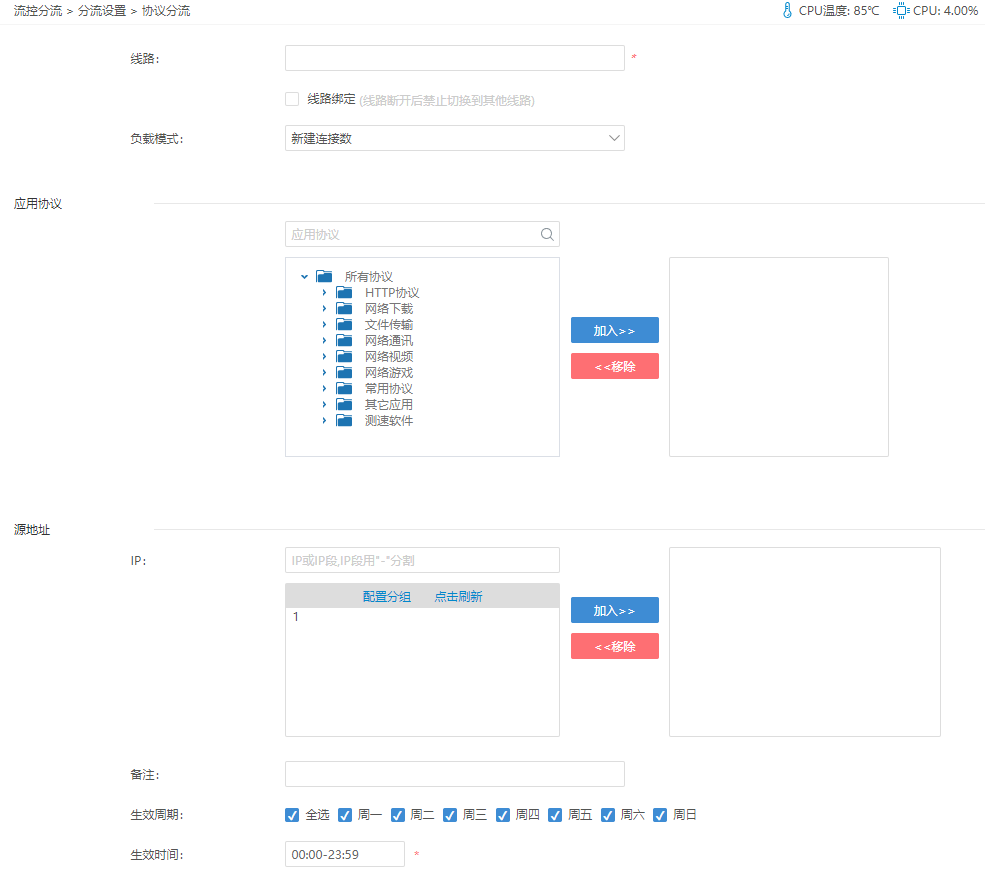

 点击右上方的添加,选择分流线路、选择分流相关协议、填写分流的源地址,点确认之后策略生效。

爱快软路由 策略 协议分流 设置

线路绑定:勾选线路绑定,线路断线后会走绑定线路,不会自动切换到正常的线路上。线路绑定功能在官方硬件版本为3.5.4版本及以上支持免费版本为3.5.2及以上支持。

爱快软路由 策略 协议分流 设置



【新建连接数】系统会按比例轮循方式分配连接数。
【源IP】系统会优先保证相同的源IP的同一个协议走相同的接口。
【源IP+目的IP】系统会优先保证相同的 源IP+目的IP的同一个协议走相同的接口,使网络访问会更加稳定。





三、举例说明

1.两条线路,想实现内网192.168.1.2-192.168.1.200的网络下载和视频走WAN2线路

源地址就是要分流的地址。源地址不要不填,如果是所有地址的话,可以填写地址段,比如192.168.1.2-192.168.1.200;

 功能机制:

 开启增强分流可以增大分流效果。

后配置策略先生效,如果时间段不冲突,按照时间段的时间生效。

 注意事项:

 ①如果要做分流,那么分流的线路不要用已经加入负载均衡的线路,否则会影响负载还有分流的效果。

 ②协议分流后,一般不建议使用一键流控,推荐使用手工流控设置流控策略。

 ③协议分流中分流的的协议在做手工流控的时候,要按照分流的线路带宽计算设置;没有被分流的协议就按照默认网关的线路带宽设置





四、目前协议分流存在的常见问题





-----分流生效优先级-----

爱快流控路由提供了多种线路配置功能,如:

网络设置--分流设置--端口分流、协议分流、域名分流,上下行分离

网络设置--多线负载,

网络设置--静态路由,

外网设置--默认网关等。

以上功能同时使用时,优先级从高到低如下:

静态路由>域名分流>端口分流>协议分流>多线负载>默认网关


-----掉线自动切换问题-----

在勾选了多条线路的情况下,如果有一条线路断线了,流量会怎么分配?

如果断线的线路上网方式是拨号上网的,那么流量会继续平均分配到其他线路上

如果断线的线路上网方式是DHCP或者静态IP,那么流量会全部走默认网关线路





-----协议分流不成功-----



①先确认下分流的线路是否正常

  a、单线测试是否可以正常

  b、系统设置---系统状态---线路监控,线路检测是否成功

②协议识别错误

③协议识别正确,但是存在分流异常

原因:协议流第一次经过爱快,爱快会进行识别和标记(记录协议名称对应的目标地址),缓存下来,

如果对这个协议流进行分流操作的话,那么第一次观察此协议流分流不成功.

之后相同的协议流匹配之前(协议名称对应目标地址相同)缓存的信息.这样的协议流经过的时候就可以完全识别并且分流成功了.



举例:优酷视频就有很多服务器IP,看一个相同的视频观察连接数目标地址IP就有很多次都不同.如果把这些不同的IP和协议名称全部缓存下来的话,那么下次再看优酷视频,IP是之前缓存下来的IP,那么分流就能直接成功了



刚升级完或者新安装路由用户(包括路由重启)缓存就会清空,所有就得重新来过.

这个问题现在的解决方法是:随着路由运行时间增加,缓存的数量越来愈多,分流成功率会随之增加.(对您造成的不便,敬请谅解)

那么在之后的版本,我们会努力通过其他方式彻底修复这一问题.(目前增加了顺网流控模板,通过顺网客户端进程分流也可以增加成功率)

再一个之后我们会考虑收集所有的协议匹配信息进行整理,这个缓存直接打包放到系统内部.这样会很大程度上缓解协议分流不成功的问题。





五、协议分流相关案例



-----协议分流后,如何使用手工流控-----



①协议分流什么协议到什么线路,那这协议就是走这条线路的

对应的手工流控

未知,小包,是走默认网关线路设置流控限制的

协议分流的协议,就按照分流到的线路设置流控数据

②考虑到协议分流存在不成功的可能性,手工流控设置的时候,建议增加一条,协议分流的协议走默认网关线路的策略



-----复杂环境下,如何正确使用协议分流-----

①协议分流可以分流的协议包括:HTTP协议.网络下载,文件传输,网络通讯,网络视频,其他应用.

②协议分流不支持分流的协议:未知应用,小包数据

举例:

环境一、 两条线路(一条电信wan1;一条联通wan2)

需求:游戏电信的走电信,联通的走联通;其他的协议走电信线路

设置方法:

a、外网设置,电信为为默认网关线路;不要设置多线负载,如果设置,取消






b、多线路由,电信和联通分别加入运营商




c、分流设置---协议分流;把可以分流的协议都选择,线路选择电信线路。





d、游戏,常用,未知,小包走两条线路,其他协议只走电信线路;手工流控设置限制的时候,按照对应线路的带宽进行计算





环境二、光纤wan1+ADSL拨号线路wan2 (或者光纤+多ADSL线路)

需求:指定游戏协议走光纤线路,其他的协议可以做分流处理(下面讲述设置以光纤wan1+ADSL拨号线路wan2来举例)

设置方法:

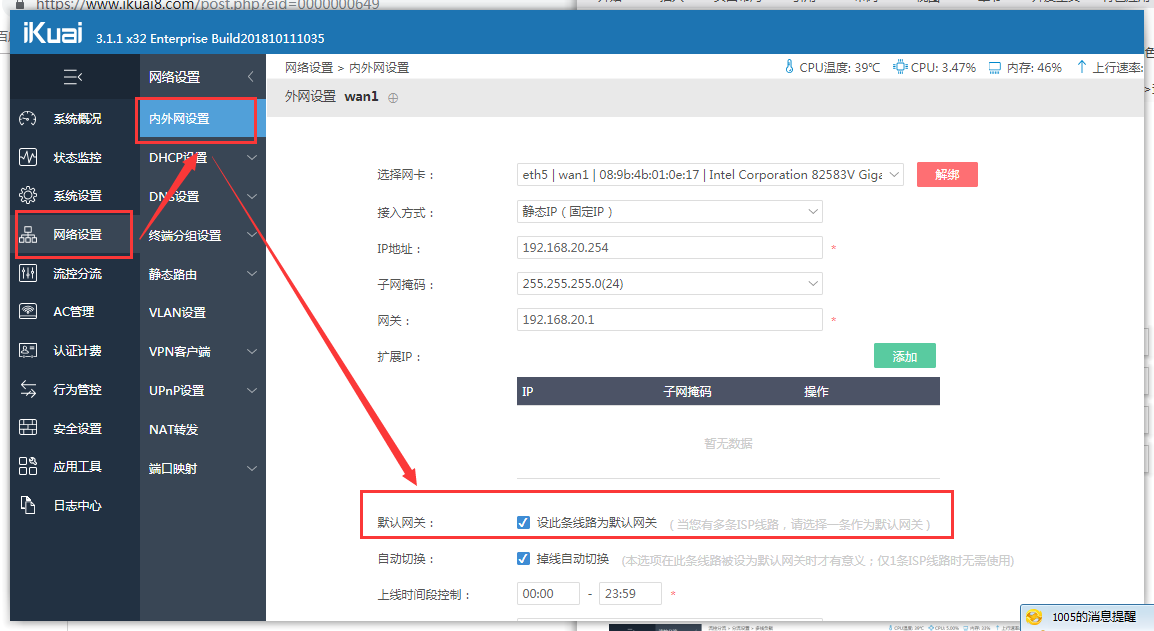

a、外网设置,光纤线路勾选默认网关;所有线路不勾选负载均衡







b、多线路由里面不要加入运营商,如果加入了,退出



c、分流设置---协议分流;把要分流的线路分流到对应的AD线路,比如网络视频,网络下载等可以走AD线路





d、游戏,常用,未知,小包走光纤线路,其他协议对应走协议分流设置里面的线路,没有分流的协议走默认网关,也就是光纤线路;



注意给您的建议就是,被分流的协议组全部按照分流的线路总带宽计算设置.没有被分流的协议组按照默认网关的总带宽计算设置.





环境三:电信光纤(wan2)+联通光纤(wan3)+ADSL拨号线路(wan1)

客户需求:指定游戏电信走电信的.联通走联通的;其他的协议可以做分流处理

设置方法:

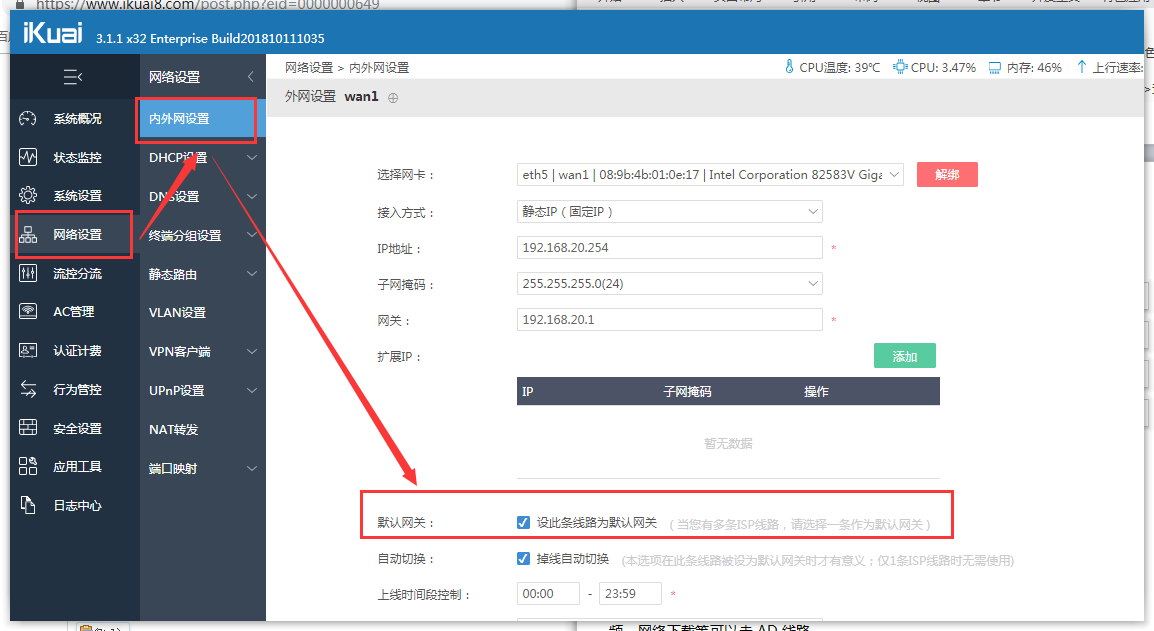

a、外网设置,可以设置AD线路为默认网关;其他线路不勾选负载均衡






b、多线路由里面电信和联通加入运营商;AD线路不加入。




c、分流设置---协议分流;把要分流的线路分流到对应的AD线路,比如网络视频,网络下载等可以走AD线路





d、游戏,常用,未知,小包走电信和联通,其他协议对应走协议分流设置里面的线路,没有分流的协议走默认网关;



注意:被分流的协议组全部按照分流的线路总带宽计算设置.没有被分流的协议组按照默认网关的总带宽计算设置.





环境四:全部ADSL多拨线路(wan1,wan2,wan3)(或者全部相同ISP线路做负载均衡)

客户需求:指定游戏协议走某一条线路.其他的协议可以做分流处理

设置方法:

a、外网设置,可以设置某条AD线路为默认网关,这样的话,游戏是走这条线路的;其他线路不勾选负载均衡


b、多线路由里面不要加入运营商,如果加入了,退出。



c、分流设置---协议分流;把要分流的线路分流到对应的AD线路



d、游戏,常用,未知,小包走默认网关线路,其他协议对应走协议分流设置里面的线路,没有分流的协议走默认网关;



注意:被分流的协议组全部按照分流的线路总带宽计算设置.没有被分流的协议组按照默认网关的总带宽计算设置.





环境五:一条100M电信光纤(wan1),三条网通ADSL(wan2,wan3,wan4)

设置方法:

a、外网设置,设置100M电信光纤线路为默认网关;其他线路不勾选负载均衡






b、多线路由里面加入运营商。






c、分流设置---协议分流;可以考虑:网络通讯,HTTP协议,文件传输分流到电信线路,网络视频,网络下载,测速软件,其他应用等分流到网通的AD线路;



d、游戏,常用,未知,小包就实现了电信走电信,联通走联通线路的;网络通讯,HTTP协议,文件传输走电信线路; 网络视频,网络下载,测试软件,其他应用,协议对应走协议分流设置里面的线路;



注意:被分流的协议组全部按照分流的线路总带宽计算设置.没有被分流的协议组按照默认网关的总带宽计算.
