Intel服务器主板S1200 S1400 S2600跳线图

金桔系统 2022-08-09 2.21 K阅读 0评论

文章最后更新时间:2022年09月09日已超过567天没有更新。

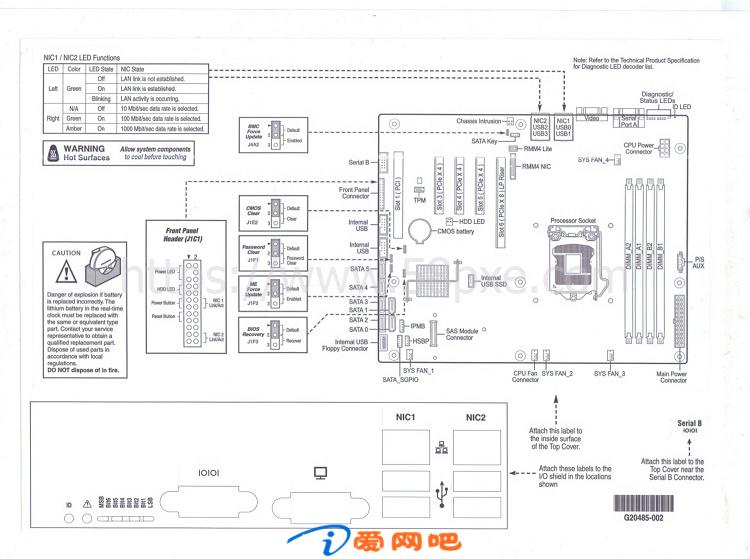

Intel S1200BTLR 主板插线图 ↓

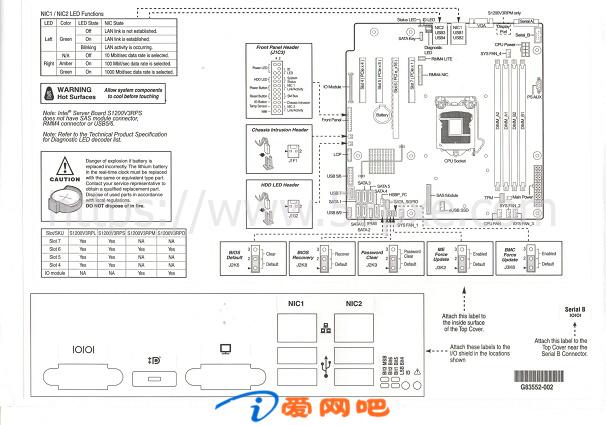

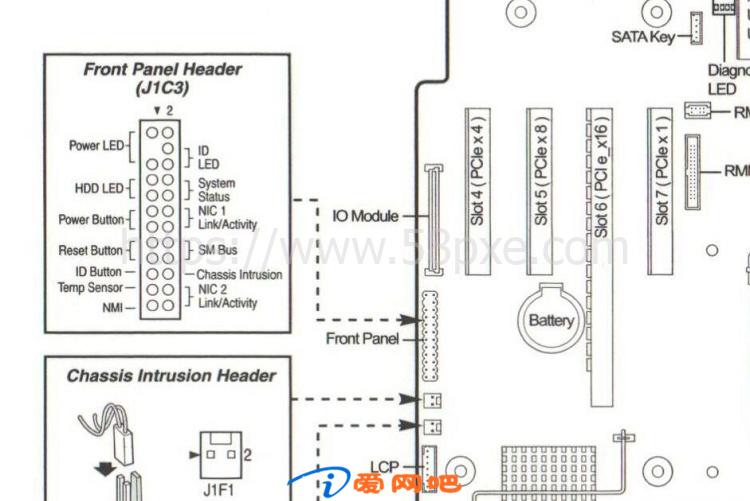

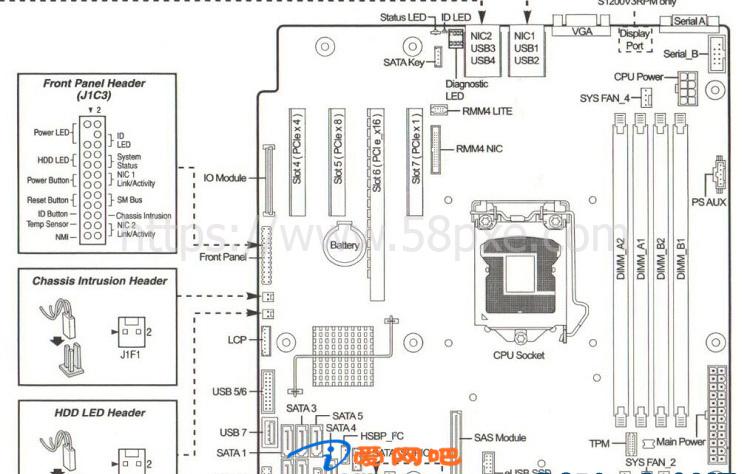

Intel S1200V3RP 主板插线图 ↓

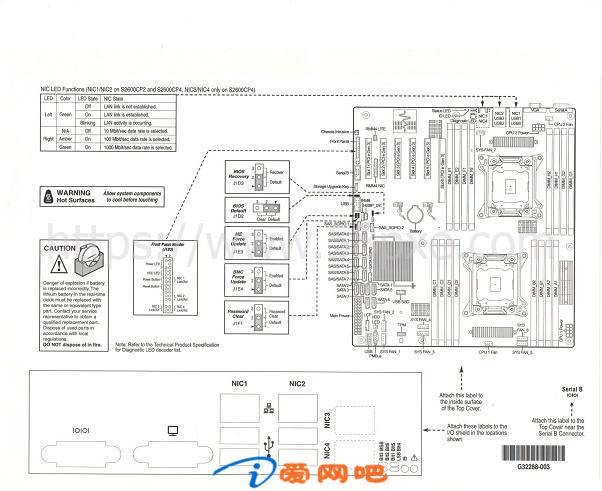

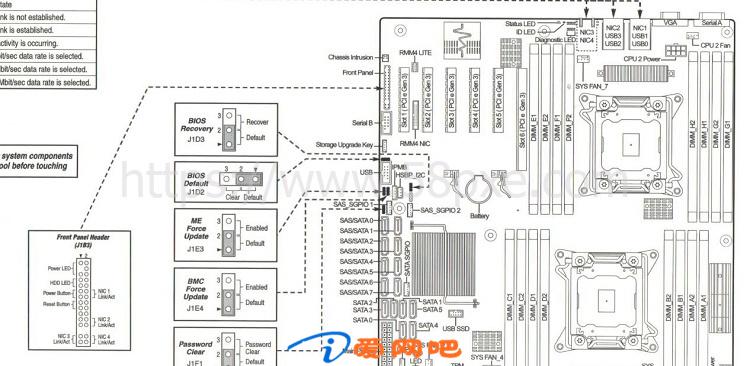

Intel S2600CP 主板插线图 ↓



Intel 服务器主板 插线图(基本一致)↓
